NEXOS 20
NEXOS 20
Urban Gardening.
Puristischer Beton-Look für Outdoor-Anwendungen in Überstärke.
Anwendungsstarkes Architekturdesign für die perfekte Quality Time.
Im neuen XXL-Outdoor-Format 100 x 100 x 2 cm im puristischen Beton-Look ist Nexos 20 das Schwergewicht unter den Garten- und Terrassenplatten aus Feinsteinzeug. Ideal für großzügige und moderne Outdoor-Anwendungen definiert Nexos 20 den gestalterischen und anwendungstechnischen Freiraum neu. Nicht nur im Format, auch der hochwertig durchgefärbte 2-cm-Fullbody, die rektifizierte Formatpräzision und das mondäne Oberflächendesign mit R 10/B Trittsicherheit machen das Produkt zu einem echten Highlight. Vor allem Nexos Fliesen im Konzept, im passendem Fliesenformat für innen. Format- und maßgenau. Für ein einheitliches Fugenbild. Das ist anwendungsstarkes Architekturdesign.
Farben
FORMATE
Gartenplatte

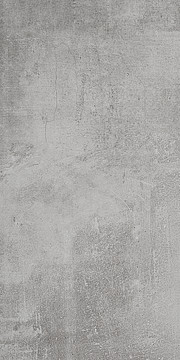

Format: 60 x 120 x 2 cm
rektifiziert
R 10/B
Gartenplatte

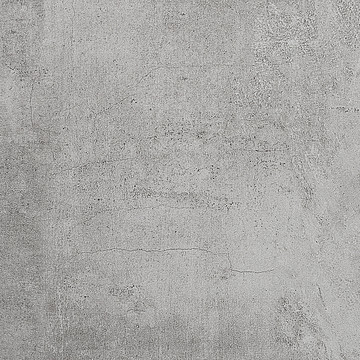

Format: 60 x 60 x 2 cm
rektifiziert
R 10/B
Gartenplatte

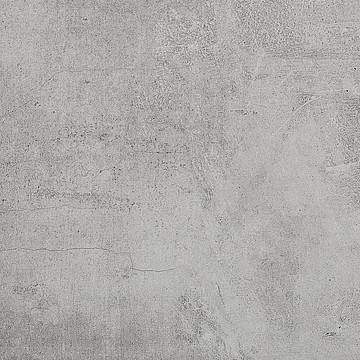

Format: 100 x 100 x 2 cm
rektifiziert
R 10/B
Verlegeempfehlung im Splittbett
Beispielaufbau Terrasse, erdgebunden
① Erdboden
② Schotterbett (Körnung 0/32mm), gerüttelt
③ Wasserdurchlässige Trennlage (Geovlies)
④ Splittbett (Körnung 1-3 mm oder 2-5 mm)
⑤ Fugenkreuze bzw. Kies- und Splittbettlager
⑥ Gartenplatten
Verlegeempfehlung im Splittbett
Beispielaufbau Garten (Rasen)
① Erdboden
② Splittbett ca. 5 cm (Körnung 1-3 mm oder 2-5 mm)
③ Gartenplatten
Verlegeempfehlung im Splittbett
Beispielaufbau Balkon
① Betonträgerplatte
② Gefälle-Estrich 1% bis 2 % Gefälle
③ Abdichtung
④ Bautenschutzmatte
⑤ Splittbett (Körnung 1-3 mm oder 2 - 5 mm)
⑥ Fugenkreuge bzw. Kies- oder Splittbettlager
⑦ Gartenplatten
Verlegeempfehlung im Splittbett
Beispielaufbau Flachdach
① Betonträgerplatte
② Gefälle-Estrich 1% bis 2 % Gefälle
③ Dampfsperre
④ Dämmschicht
⑤ Abdichtung
⑥ Bautenschutzmatte
⑦ Splittbett (Körnung 1-3 mm oder 2 - 5 mm)
⑧ Fugenkreuge bzw. Kies- oder Splittbettlager
⑨ Gartenplatten
Verlegeempfehlung auf Stelzlager
Beispielaufbau Balkon
① Betonträgerplatte
② Gefälle-Estrich 1% bis 2 % Gefälle
③ Abdichtung
④ Trennschicht/Bautenschutzmatte
⑤ Stelzlager
⑥ Gartenplatten
Verlegeempfehlung auf Stelzlager
Beispielaufbau Flachdach
① Betonträgerplatte
② Gefälle-Estrich 1% bis 2 % Gefälle
③ Dampfsperre
④ Dämmschicht
⑤ Abdichtung
⑥ Trennschicht/Bautenschutzmatte
⑦ Stelzlager
⑧ Gartenplatten
DATEN
TECHNISCHE WERTE, DOWNLOADS
| Beschreibung | Gartenplatte | Gartenplatte | Gartenplatte | |
| Nennmaß | 60 x 120 x 2 cm | 60 x 60 x 2 cm | 100 x 100 x 2 cm | |
| Herstellmaß | 600 x 1200 x 20 mm | 600 x 600 x 20 mm | 998 x 998 x 20 mm | |
| Rektifiziert | JA | JA | JA | |
| Rutschfestigkeit | R 10/B | R 10/B | R 10/B | |
| Stück pro Karton | 1 | 2 | 1 | |
| m2/lfm pro Karton | 0,720 | 0,720 | 1,000 | |
| kg pro Karton | 33,000 | 33,400 | 39,950 | |
| Stück pro m2/lfm | 1,389 | 2,778 | 1,000 | |
| kg pro m2/lfm | 45,837 | 46,393 | 39,950 | |
| m2/lfm pro Palette | 23,038 | 23,038 | 24,000 | |
| kg pro Palette | 1056 | 1069 | 959 | |
| Karton pro Palette | 32 | 32 | 24 |
| Keramische Fliesen, trockengepresst mit niedriger Wasseraufnahme DIN EN 14411, Eb ≤ 0,5%, Gruppe Bla Anhang G Für Bodenbeläge im Innen- und Außenbereich |
| Bezeichnung | Format | Artikelnummer | Farbe |
| Gartenplatte | 60 x 120 x 2 cm | 95032-004 | 2974 grau matt |
| Gartenplatte | 60 x 120 x 2 cm | 95032-005 | 2984 anthrazit matt |
| Gartenplatte | 60 x 60 x 2 cm | 95032-002 | 2974 grau matt |
| Gartenplatte | 60 x 60 x 2 cm | 95032-003 | 2984 anthrazit matt |
| Gartenplatte | 100 x 100 x 2 cm | 95032-008 | 2974 grau matt |
| Gartenplatte | 100 x 100 x 2 cm | 95032-009 | 2984 anthrazit matt |
| Wasseraufnahme (Mittelwert) (DIN EN ISO 10545-3): | < 0,1 % |
| Biegefestigkeit (DIN EN ISO 10545-4): | ≥ 35 N/mm2 |
| Bruchlast (DIN EN ISO 10545-4): | 10.000 N |
| Verschleißwiderstand der Oberfläche für unglasierte Platten (DIN EN ISO 10545-6): | ≤ 175 mm3 |
| Thermischer LAK von Raumtemperatur (20° C) bis 100° C (DIN EN ISO 10545-8): | < 80x10-7K-1 |
| Temperaturwechselbeständigkeit (DIN EN ISO 10545-9): | erfüllt |
| Frostbeständigkeit (DIN EN ISO 10545-12): | erfüllt |
| Chemische Beständigkeit – außer gegen Flußsäure und ihre Verbindungen – für Fliesen und Platten (DIN EN ISO 10545-13): | erfüllt |
| Brandverhalten (DIN EN 13501-1): | Klasse A1FL |
| Bewertungsgruppe für rutschhemmende Bodenbeläge im nassbelasteten Barfußbereich (DIN EN 16165 Anhang A): | Gruppe: B |
| Bewertungsgruppe für gewerbliche Bodenplatten mit erhöhter Rutschgefahr (Begehungsverfahren) (DIN EN 16165 Anhang B): | R 10 |
